Fuoco composito

Helicon Focus è un programma dotato di funzioni per fuoco composito e composizione micro panorama.

Il fuoco composito è una tecnica di post-elaborazione che consente di creare immagini teoricamente con una profondità di campo illimitata. Questo è possibile grazie all'unione di diverse immagini parzialmente a fuoco in una completamente a fuoco.

Helicon Focus è dotato di tre algoritmi di fuoco composito: media ponderata (metodo A), mappa di profondità (metodo B) e piramide (metodo C). In generale si consiglia di provare tutti e tre i metodi; maggiori indicazioni sono disponibili in questa sezione.





Rendering

rendering tab

La scheda "Rendering" è l'area di lavoro principale di Helicon Focus. Qui vengono aperti i file di origine, vengono impostati i parametri del fuoco composito, viene avviato il rendering e viene visualizzata l'anteprima dei risultati.



1 - Barra dei menu

2 - Barra degli strumenti

3 - Schede dell'area di lavoro

4 - Immagini di origine

5 - Parametri del rendering

6 - Immagini di output

7 - Controlli zoom

8 - Immagine di origine corrente

9 - Immagine di output corrente

File di origine

Nell'elenco "Immagini di origine" vengono visualizzati i file che verranno elaborati (uniti) premendo il pulsante render "Render". Se uno dei risultati nell'elenco "Output" è selezionato, nell'elenco "Immagini di origine" vengono visualizzati i file utilizzati per generare tali risultati.

Scorrendo l'elenco "Output", l'elenco "Immagini di origine" viene aggiornato.

L'elenco "Immagini di origine" presenta un menu di scelta rapida. Fare clic con il tasto destro del mouse sull'elenco per visualizzare il menu o premere il pulsante menu sotto l'elenco. Opzioni del menu:

*Se è selezionato "Ordinamento automatico", il programma analizza la serie di immagini; se le dimensioni dell'oggetto aumentano dalla prima all'ultima immagine, inverte l'ordinamento per evitare che si creino righe alternate evidenziate vicino ai margini delle immagini.

Apertura dei file di origine

Rimozione dei file di origine

Per rimuovere uno o più file dall'elenco "Immagini di origine", selezionare una o più immagini (le immagini selezionate vengono evidenziate), fare clic con il tasto destro del mouse per visualizzare il menu di scelta rapida e selezionare l'opzione "Rimuovi immagine". O premere il pulsante sotto l'elenco "Immagini di origine".

Rimuovendo le immagini dall'elenco i file non vengono rimossi dal disco.

Selezione delle immagini di origine per l'elaborazione

Se la casella di controllo vicina al nome del file è selezionata, il file viene utilizzato per il fuoco composito; in caso contrario, il file non viene utilizzato.

Se la serie di immagini è molto lunga o la profondità di campo si sovrappone in modo eccessivo, è possibile selezionare solo ogni seconda oppure ogni terza immagine per l'elaborazione. A tal scopo, fare clic con il tasto destro del mouse sull'elenco "Immagini di origine" e selezionare l'opzione "Seleziona ogni secondo file" o "Seleziona ogni terzo file".





Metodi di rendering

È possibile scegliere tra tre algoritmi per il fuoco composito: i metodi A, B e C. Il metodo migliore dipende dall'immagine, dal numero di immagini nella serie e dalla modalità di scatto delle immagini, casuale o consecutiva. Anche se forniamo indicazioni per la scelta del metodo da utilizzare, non vi sono regole rigide per quanto riguarda il metodo che funziona meglio in nessun caso particolare. Consigliamo pertanto di provarli tutti e tre.

Metodo A
Metodo B
Metodo C
L'immagine presenta una superficie semplice senza cambiamenti improvvisi nel livello della superficie.
+
+ +
+
L'immagine presenta molte linee trasversali e diversi cambiamenti nel livello della superficie.
+
-
+ +
Nell'immagine è presente un riflesso.
+
+ +
-
La serie di immagini è troppo grande (> 100 immagini)
-
+
+ +
Le immagini NON sono state scattate in ordine consecutivo (ossia, non sono state scattate dall'inizio alla fine o viceversa).
+
-
+
Mantenere colori e contrasto è prioritario.
+ +
+ +
+
Di seguito forniamo una breve spiegazione di ogni metodo:



Ridimensionamento

È possibile scegliere di elaborare le immagini di origine ridimensionate; ciò consente di risparmiare tempo per sperimentare metodi e parametri.



Raggio

Raggio è il parametro più importante per l'elaborazione con i metodi A e B. Si consiglia di provare valori diversi. Cominciare dal valore predefinito e impostarlo al minimo per vedere cosa succede. Quindi, provare ad aumentare il valore per eliminare disturbo o artefatti, in particolare aloni lungo i contorni. Se nell'immagine sono visibili i più piccoli dettagli, come nella maggior parte dei casi, probabilmente un livello del raggio basso (3-5) produrrà i risultati migliori, sebbene con disturbo e aloni maggiori. È necessario pertanto trovare un equilibrio.
Metodo B, raggio = 1 Metodo B, raggio = 22



L'aumento del raggio consente di eliminare o ridurre al minimo gli aloni.

In generale, se si generano aloni, provare ad aumentare il raggio fino a ridurli al minimo. A questo punto, smettere di aumentare il raggio in modo da mantenere il maggior numero di dettagli.

Metodo B, raggio = 2 Metodo B, raggio = 22
Tutte le immagini sono diverse e non esiste una regola rigida riguardo al raggio che funziona meglio. Il parametro del raggio definisce il numero di pixel intorno a ogni pixel utilizzato per calcolarne il contrasto. Gli algoritmi del fuoco composito raccolgono ogni pixel e calcolano se sono nitidi; in seguito il software unisce i pixel nitidi, ipotizzando che più è alto il contrasto del pixel, più questo è nitido.



Smussamento

Tutti gli algoritmi del fuoco composito trovano e uniscono le aree nitide. Lo smussamento definisce il modo in cui le aree nitide vengono unite. Uno smussamento basso produce un'immagine più nitida, ma le aree di transizione possono presentare alcuni artefatti. Lo smussamento alto produce un'immagine sfocata senza aree di transizione visibili. Cominciare con lo smussamento predefinito. Quindi, per ottenere maggiori dettagli, diminuire il valore dello smussamento; se si generano troppi disturbi e artefatti, impostare un valore maggiore.



Elenco Output

L'elenco "Output" mostra le immagini risultanti. Quando si seleziona una delle immagini di output, l'elenco delle immagini di origine e i parametri vengono aggiornati.



Ritocco

retouching tab

In molti casi il programma incontra alcune difficoltà a generare un'immagine risultante perfetta, per lo più a causa degli effetti ottici. Gli oggetti in primo piano possono mascherare oggetti che si trovano dietro (vedere la prima immagine a sinistra sotto) o lo stesso punto nell'immagine può avere diverse messe a fuoco (oggetti che si intersecano).

Tali artefatti possono essere corretti con il ritocco.

In Helicon Focus sono disponibili tre pennelli di ritocco:



Parametri dei pennelli

"Dimensioni pennello" definisce il diametro del pennello.

"Durezza pennello" definisce il profilo dell'intensità del pennello vicino ai contorni.

"Tolleranza colore" consente di clonare i pixel in modo selettivo in base al colore.

"Luminosità" consente di regolare con precisione la luminosità dei pixel di origine durante la clonazione.



Clonazione di parti delle immagini di origine nei risultati

L'oggetto nello sfondo
è a fuoco
L'oggetto in primo piano
è a fuoco
Immagine risultante con leggero
artefatto (indicato dalla freccia verde)
Applicazione della clonazione per risolvere il problema
  1. Passare alla scheda "Ritocco". Il pennello clone source è attivo per impostazione predefinita.
  2. Trovare l'immagine di origine da cui eseguire la clonazione. In alternativa, lasciare che il programma la trovi automaticamente, posizionando il cursore sull'artefatto e premendo F9. Il programma suggerirà l'immagine di origine automaticamente.
  3. Posizionare il cursore sull'artefatto. Regolare i parametri del pennello se necessario. Fare clic su Clona.



Testo/Scala

text tab

Nella scheda "Testo/Scala" è possibile aggiungere una barra di scala e una o più righe di testo.



Aggiunta di un testo

La casella di controllo "Testo" attiva/disattiva il testo sull'immagine. Quando l'opzione è attiva, è possibile digitare qualsiasi testo nell'area di testo visualizzata.

La casella combinata "Inserisci carattere speciale" consente di inserire caratteri speciali (© e µ) e metadati dell'immagine, come: data, ora, apertura del diaframma, ISO, ecc.

"Caratteri" consente di selezionare il tipo di carattere.

I pulsanti decr incr consentono di modificare la dimensione del testo. I pulsanti bold italic underline consentono di modificare lo stile del testo. La selezione colori consente di selezionare il colore del testo.

La casella a discesa consente di selezionare lo stile del testo: evidenziato, ombreggiato, in rilievo.

Utilizzare i pulsanti left right per allineare il testo in orizzontale.

"Trasparenza" definisce l'opacità del testo.

Per aggiungere una o più righe di testo, fare clic sul pulsante "Aggiungi".

Per eliminare tutti i testi dall'immagine, fare clic su "Elimina tutto".

Per modificare un testo esistente, fare clic su di esso (un rettangolo verde indica che è stato selezionato) e modificarne le proprietà.



Aggiunta di una barra di scala

Per aggiungere una barra di scala all'immagine, selezionare la casella di controllo "Scala".

Per impostare l'aspetto della barra di scala, fare clic sul pulsante "Seleziona scala..." e selezionare una delle immagini predefinite.

È anche possibile aggiungere un'immagine personalizzata per la barra di scala facendo clic su "Seleziona scala..."; quindi, fare clic su add, cercare l'immagine e aprirla.

Le barre di scala in genere sono bianche e nere. Per invertire i colori, selezionare la casella di controllo "Inverti colori".

"Larghezza scala" consente di visualizzare la larghezza dell'immagine della scala. Questo valore può essere utilizzato per calibrare la scala utilizzando oggetti di dimensioni note.



Salvataggio

saving tab

Nella scheda "Salvataggio" è possibile salvare o esportare un'immagine risultante.

Salva... Consente di salvare l'immagine risultante in formato JPEG o TIF. Il nome del file viene generato automaticamente nel modo seguente:: [data_ora] [metodo] [raggio] [smussamento], ad esempio, 2013-05-20_15-01-11 M=B R=8 S=4.
Stampa Viene aperta l'utilità Helicon Print (solo per Windows). *Consente di creare una coda di immagini da stampare con un semplice clic. Per maggiori informazioni leggere qui.
Apri in Helicon Filter Helicon Filter è un software per l'elaborazione delle immagini di Helicon Soft Ltd. (solo per Windows), che consente di eseguire operazioni base come il ritaglio, il ridimensionamento, la correzione della luminosità e del contrasto, la regolazione del bilanciamento del bianco e la nitidezza in pochi semplici clic. Oltre a questa funzionalità, Helicon Filter include molte altre funzioni avanzate. Per maggiori informazioni su tutte le funzioni leggere qui.
Esporta modello 3D Consente di creare un modello 3D e di aprirlo in Helicon 3D Viewer, dove è possibile regolare il modello e salvarlo in diversi formati. Per maggiori informazioni leggere qui.
Crea animazione Consente di creare una pagina HTML con animazione JavaScript del processo di unione delle immagini.
Salva mappa di profondità Consente di salvare la mappa di profondità come un'immagine in scala di grigi, che può essere utilizzata per la misurazione dei rilievi e la creazione di modelli 3D.
Esporta livelli Consente di salvare i livelli allineati come file PNG semitrasparenti. La trasparenza viene impostata in modo da poter creare l'immagine risultante in PhotoShop a partire da una serie di tali livelli.
Copia i risultati negli Appunti Consente di copiare un'immagine risultante negli Appunti.
Pubblica sul Web Consente di convertire, ridimensionare per il Web e e caricare l'immagine nel server protetto di Helicon Soft con un semplice clic. Verrà assegnato un URL univoco da poter inviare immediatamente per la condivisione dell'immagine.



Mappa polvere

"Mappa polvere" è una funzione speciale che consente di rimuovere dalle immagini i punti neri della polvere che si forma sul sensore o nel sistema ottico del microscopio. I punti di polvere spesso lasciano "tracce" nere sull'immagine risultante. Di seguito è riportata un'immagine di esempio con ritaglio al 100% (fornita da Phil McCollum):

Funzione "Mappa polvere" disattivata Funzione "Mappa polvere" attivata

Per utilizzare questa funzione, attenersi alla procedura seguente:

  1. Preparare un "fotogramma bianco". Dopo (o prima) di scattare tutte le altre immagini, eseguire uno scatto non a fuoco della superficie bianca, in modo che la polvere sul sensore possa essere individuata facilmente.
  2. Avviare Helicon Focus e aggiungere una serie di immagini.
  3. Nel menu principale selezionare: File → Imposta mappa polvere...
  4. Avviare la lettura.

Si noti che la mappa polvere deve avere le stesse dimensioni delle altre immagini nella serie.

Di seguito è riportato un'immagine di esempio del "fotogramma bianco" o mappa polvere (fornita da Phil McCollum):

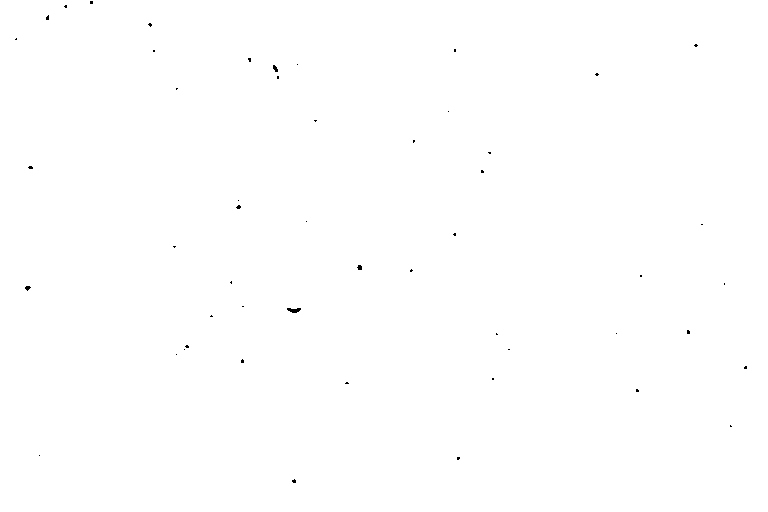

Questa invece è la mappa polvere elaborata da Helicon Focus per rilevare i piccoli punti di polvere:

Micro panorama

Si noti che la funzione micro panorama è disponibile solo nelle versioni Pro e Premium .

La funzione micro panorama è progettata per la combinazione di immagini scattate attraverso il microscopio. La combinazione di immagini scattate mediante rotazione della fotocamera su un treppiede potrebbe non riuscire.

È possibile scattare ogni riga sempre da sinistra a destra oppure solo le righe dispari (1, 3, 5...) da sinistra a destra e poi le righe pari (2, 4, 6...) in direzione opposta.

Il programma allinea le immagini in base alle impostazioni di regolazione automatica panorama. Il programma sposta le immagini solo per allinearle, senza ingrandirle o ruotarle.

Parametri micro panorama

Il comando "Righe" definisce il numero di righe del panorama.

Il comando "Colonne" definisce il numero di colonne del panorama.

"Sovrapposizione righe" definisce la modalità di sovrapposizione di righe adiacenti.

"Sovrapposizione colonne" definisce la modalità di sovrapposizione di colonne adiacenti.

"Smussamento linee di giunzione" definisce la larghezza delle linee di giunzione con trasparenza del gradiente.

La casella di controllo "Ritaglia margini" definisce se il panorama risultante deve essere ritagliato lasciando solo il rettangolo dei pixel.

Il parametro "Ordine di scatto" definisce la modalità di scatto delle immagini del panorama: % tutte le righe da sinistra a destra o % la prima riga da sinistra a destra, quindi la successiva da destra a sinistra.

Il pulsante "Reimposta posizioni" consente di reimpostare la posizione originale delle immagini dopo averle trascinate con il mouse.

Scatti micro panorama



Preferenze del programma

Per aprire la finestra di dialogo "Preferenze", andare nel menu principale e premere: Modifica → Preferenze...



Informazioni generali

"Velocità di trascinamento del mouse" rende la navigazione nella finestra principale più efficiente perché consente di spostare l'immagine più rapidamente con il mouse.

"Dimensioni lente di ingrandimento" definisce le dimensioni della lente di ingrandimento virtuale che viene visualizzata se si fa clic con il tasto sinistro del mouse sull'immagine.

"Mostra i risultati intermedi durante il calcolo" consente l'aggiornamento della schermata durante l'elaborazione. Si noti che l'operazione richiede il 30% in più del tempo di elaborazione totale.

"Verifica automaticamente disponibilità aggiornamenti del programma": se l'opzione è abilitata, il programma verifica se esistono aggiornamenti disponibili connettendosi al server Helicon Soft all'avvio.

"Riproduci suono per eventi": attiva/disattiva i suoni al termine dell'elaborazione.

"DPI dell'immagine di output" definisce i DPI per l'immagine di output.

"Sfumatura mappa di profondità": il grado di smussamento della mappa di profondità utilizzato per il metodo B.

"Interpolazione delle regolazioni automatiche" consente di selezionare la tecnica di interpolazione. Metodi lenti preservano meglio i dettagli, sebbene sia difficile accorgersene.

Regolazioni automatiche



Regolazioni automatiche della messa a fuoco

Gruppo di impostazioni relative al fuoco composito.

"Regola in verticale" definisce lo spostamento massimo verticale tra due immagini in % alla loro larghezza.

"Regola in orizzontale" definisce lo spostamento massimo orizzontale tra due immagini in % alla loro larghezza.

"Ruota" definisce l'angolo massimi tra due immagini espresso in gradi. Per scatti con treppiede o al microscopio non è necessario specificare questa impostazione.

"Scala" definisce la differenza massima delle dimensioni tra due immagini in % della loro larghezza.

"Regola luminosità" definisce se la luminosità di due immagini adiacenti deve essere normalizzata.



Regolazioni automatiche panorama

Gruppo di impostazioni relative alla composizione panorama.*

"Regola in verticale" definisce lo spostamento massimo verticale tra due immagini in % alla loro larghezza.

"Regola in orizzontale" definisce lo spostamento massimo orizzontale tra due immagini in % alla loro larghezza.



Gestione dei colori

"Profilo monitor" si utilizza per rappresentare immagini sul monitor. Il monitor ha il proprio profilo colore, che viene salvato nella cartella di sistema durante l'installazione del monitor. Helicon Filter utilizzerà il profilo colore del monitor predefinito, ma è anche possibile impostare un altro profilo.



Cache

In "Cartella cache" il programma archivia i file temporanei (TIFF dei file RAW caricati, immagini ridimensionate se è abilitata l'opzione "Riduci le dimensioni", immagini ritoccate). La cache viene cancellata quando si esce dal programma. Se la cancellazione della cache non riesce all'uscita, viene eseguita al successivo avvio.

"Quota disco cache" consente di impostare la quota di spazio su disco per la cartella della cache.





Modalità riga di comando

Helicon Focus può essere richiamato da altri programmi specificando alcuni parametri nella riga di comando.

Di seguito sono riportati l'elenco e i formati dei parametri della riga di comando:

Parametro riga di comando Descrizione

-silent Per avviare Helicon Focus senza interfaccia, ma solo con barra di avanzamento.
-save:full_name.ext Per salvare i risultati in full_name.ext. Se omesso, i risultati vengono salvati nella sottocartella Attivato.
-j:jpeg_quality Per salvare in qualità JPEG (1-100)
-dmap Per salvare l'immagine della mappa di profondità.
-noresult Per non salvare l'immagine risultante.
-3d Per salvare il modello 3D nel formato di file di Helicon 3D Viewer.
-noprogress Do not show rendering progress bar

-i full_name.ext full_name.ext points to text file with input file names separated with new line '\n'
-o full_name.ext full_name.ext points to text file to store list of saved outputs
-preferred-output-path folder_name folder_name - folder to be opened by default when saving outputs from Helicon Focus

-mp:x Per impostare il metodo (0 = metodo A, 1 = metodo B, 2 = metodo C).
-rp:xxx Per impostare il raggio.
-sp:xxx Per impostare lo smussamento.

-va:xxx Per definire la regolazione dello spostamento verticale.
-ha:xxx Per definire la regolazione dello spostamento orizzontale.
-ra:xxx Per definire la regolazione della rotazione.
-ma:xxx Per definire la regolazione dell'ingrandimento.
-ba:xxx Per definire la regolazione della luminosità.
-im:x Per definire il metodo di interpolazione (1 = bilineare...)
-dmf:xx Per definire lo sfumatura della mappa di profondità
Esempi Descrizione

HeliconFocus.exe -silent "C:\Immagini\set20" Tutte le immagini vengono elaborate nella cartella "C:\Immagini\set20" con i parametri predefiniti.
"C:\Programmi\Helicon Focus\HeliconFocus.exe" -silent Tutte le immagini vengono elaborate nella cartella corrente e i risultati vengono salvati nella sottocartella "Attivato".
HeliconFocus.exe -silent "C:\Immagini\set20" -rp:6 -sp:7 -mp:1 Le immagini vengono elaborate con Raggio impostato su 6 e Smussamento impostato su 7.
HeliconFocus.exe -silent "C:\Immagini\set20" -save:c:\result.tiff" Le immagini vengono elaborate nella cartella "C:\Immagini\set20" e salvate come file TIFF in C:\





Licenza

Helicon Focus è un programma shareware. È possibile valutare una versione di prova completo di tutte le funzionalità per 30 giorni. Una volta scaduto il periodo di prova, il programma aggiungerà un testo promozionale alle immagini risultanti e la risoluzione sarà limitata a 4 Megapixel a meno che non si registri il programma.

Per registrare il programma, acquistare una licenza per ricevere la chiave di registrazione. È possibile ordinare una licenza per una delle tre versioni descritte di seguito: Helicon Focus Lite, Helicon Focus Pro e Helicon Focus Premium.

Una copia registrata può essere installata su quattro computer, a condizione che si utilizzi una sola copia per volta. Una sola licenza consente di ottenere aggiornamenti hardware e/o trasferimenti in altri computer illimitati.

Helicon Focus Lite

Helicon Focus Pro

Helicon Focus Premium

Nota: La licenza X64 non è più disponibile perché Helicon Focus 6 funziona in modalità a 64 bit per impostazione predefinita. Tutte le licenze X64 esistenti vengono convertite in licenze Premium.



Requisiti di sistema

La configurazione di sistema consigliata è la seguente:

I requisiti di sistema minimi sono i seguenti:



Installazione/disinstallazione

Avviare il programma di installazione e seguire le istruzioni.

La procedura di installazione posiziona i file in un catalogo selezionato e salva le informazioni relative alle impostazioni nel registro di sistema. Alcune librerie aggiuntive (ad esempio, Nikon) vengono posizionate nella cartella "C:\Programmi\".

È possibile eliminare il programma dal Pannello di controllo o riavviando il programma di installazione.



Esempi

Fare clic per visualizzare i file originali e scaricare gli esempi.
