Helicon Focus est un pro­gramme qui sait créer une image com­plè­te­ment nette en combi­nant les zones nettes des images par­tielle­ment foca­lisées.

Le programme est conçu pour le traitement des photos obtenues par macro­photo­graphie et par microscopie optique dans le but de résoudre le problème de la profondeur de champ restreinte.

Helicon Focus aligne aussi les images, car souvent les objets changent de dimension et de position entre chaque cliché. Cette fonction est particulièrement importante pour la macrophotographie.

	Microscope optique, grossissement 100 fois, 15 images	Appareil photo numérique, profondeur de champ : 2cm-3m, 24 images
Plan supérieur
Plan inférieur
Image combinée

Autres exemples >>

Helicon Focus Lite (version de base):

• Mer à niveau, règle et change automatiquement la taille des images (important pour les microscopes stéréo et la macrophotographie)
• Utilise tous les processeurs accessibles (1.7 fois plus rapide avec 2 processeurs, 2.3 fois plus rapide avec 4 processeurs)
• Conserve les détails, utilisant un interpolateur perfectionné pour traiter les images (Lanczos, Sinc256)
• Le traitement interne utilise toujours la profondeur des couleurs 16 bits afin de les conserver
• Traite un nombre illimité d'images dans la pile
• Supporte la "carte de la poussière" pour éliminer automatiquement les traces de la poussière des images reçues
• Règle automatiquement la luminosité des images contiguës
• Lit les fichiers RAW, TIFF 8 et 16 bits, JPEG, JPEG 2000, BMP, etc.
• Enregistre les fichiers RAW, TIFF 8 et 16 bits, JPEG, JPEG 2000, BMP
• Ajoute le texte et la règle
• Offre l'interface du type ligne de commande pour démarrer à partir des autres applications
• La définition des images est illimitée
• Peut importer les images de Adobe Lightroom


Helicon Focus Pro (version professionnelle) :

• Comprend toutes les possibilités de la version Lite

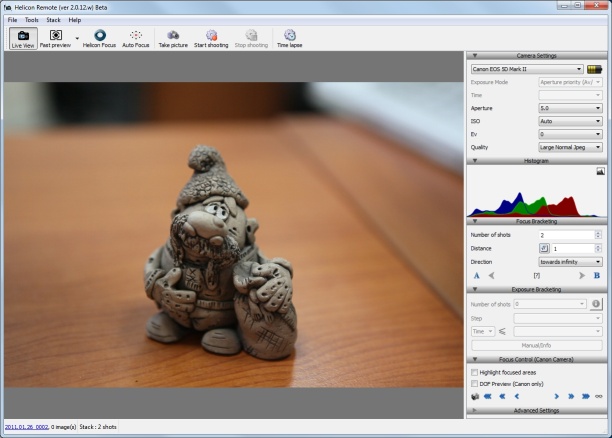

• Utilitaire Helicon Remote pour automatiser le bracketing de la mise au point
• Pinceau de retouche pour cloner l'image source égalisée sur les images cibles
• Peut exporter les modèles 3D des objets dans l'application Helicon 3D Viewer (compris dans le paquet d'installation Helicon Focus)
• Mode de traitement par lots pour traiter plusieurs lots d'images ou d'un même bloc à paramètres différents
• Micro-panorama 2D

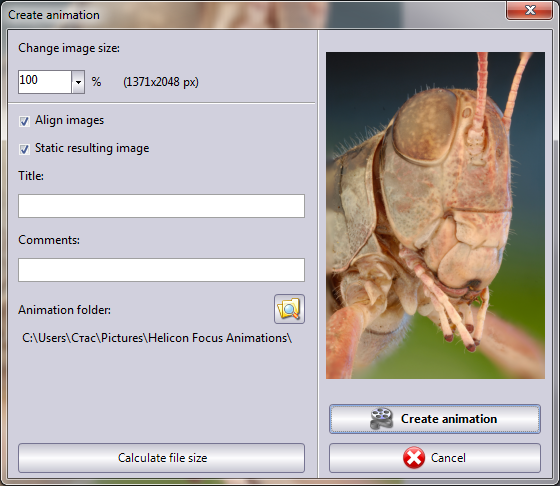

• Création des animations WEB pour les présentations (v. exemple)
• Comprend l'utilitaire Helicon Remote pour la commande à distance de l'appareil photo

Helicon Focus X64 (version Premium):

Helicon Focus Pro x64 utilise le serveur Helicon de traitement des données afin de dépasser la limitation de 3 Go d'espace adressable des applications Windows 32 bits. L'utilisation de cette méthode de Helicon Focus Pro x64 permet d'avoir 3 Go d'espace adressable supplémentaires avec les systèmes d'exploitation 32 bits et d'utiliser toute la mémoire vive accessible avec les systèmes d'exploitation 64 bits.

• Comprend toutes les possibilités des versions Lite et Pro
• Pour les systèmes d'exploitation 32 bits : offre 3 Go supplémentaires de mémoire vive pour traiter les images lourdes
• Pour les systèmes d'exploitation 64 bits : augmente le rendement + accès à toute la mémoire vive existante


Exemples >>    Télécharger >>    Acheter >>    Forum >>

Chargement

Ouvrez la page d'accueil du programme http://www.heliconsoft.com/ et suivez le lien vers la page de chargement.

Configuration recommandée du système:

• processeur à 4 cœurs ou plus
• 4 Go de mémoire vive ou plus
• Ecran de 1920 x 1080 pixels ou plus

Configuration minimale du système:

• processeur 2 GHz
• 1 Go de mémoire vive
• Ecran de 1024 x 768 pixels

Lancez le programme d'installation et suivez les instructions.

Lors de l'installation, les fichiers sont placés dans le dossier choisi et l'information sur les paramètres est sauvegardée dans le registre du système. Certaines bibliothèques supplémentaires (p. ex. Nikon, etc.) sont placées dans le dossier "C:\Program Files\".

Il est possible de supprimer le programme depuis le panneau de configuration ou en relançant l'installation.

Helicon Focus peut être appelé par d'autres programmes avec des paramètres sur la ligne de commande.

Voici la liste et le format des paramètres de la ligne de commande :

Pendant la période d'évaluation de 30 jours, toutes les options de Helicon Focus sont actives dans toutes les versions (Lite, Pro, Pro X64).

• Pour utiliser les fonctions avancées à l'expiration de la période d'évaluation sans texte d'avertissement, il faut acheter la licence depuis notre site web (http://www.heliconsoft.com/).
• Après cela, vous allez recevoir la clé d'enregistrement qui doit être collée dans le menu de Helicon Focus Aide->Enregistrement. Le programme vérifiera la clé et débloquera votre copie.

Fichiers

Qu'est-ce que je peux faire ici?

Vous pouver examiner les fichiers en les sélectionnant dans l'arborescence des fichiers à droite.

Vous pouvez sélectionner les images que vous voulez traiter en cochant d'une marque la case à côté de chaque image.

Qu'est-ce que je fais maintenant ?

Basculez sur l'onglet Paramètres pour régler le traitement des options.

Ou appuyez sur le bouton Lancer pour exécuter le traitement des images sélectionnées avec les paramètres courants

Séquence de production générale

On suppose que vous travaillez avec un microscope optique et un appareil photo numérique, ou avec un objectif macro sur un appareil photo numérique.

Méthode 1. (microscopes ou appareils photos sur rail) :

• Mettez votre appareil photo numérique en mode de mise au point manuelle et faites la mise au point à l'infini.
• Le mode manuel (vitesse et exposition) est aussi préférable pour éviter les fluctuations de luminosité.
• Ajustez le microscope pour faire la mise au point sur la partie supérieure de l'objet.
• Prenez une photo. Utilisez la télécommande (si disponible) pour réduire au minimum le risque de bougé de l'appareil photo.
• En utilisant la commande de réglage fin, déplacez la zone de netteté un peu plus bas.
• Prenez une photo.
• Déplacez la zone de netteté par petits pas à peu près réguliers pendant la prise de vues. Il est préférable que les zones de netteté se chevauchent.
• Continuez de prendre des photos jusqu'au moment où vous atteignez la partie inférieure de l'objet.

Méthode 2. (appareil photo sur trépied) :

• Mettez votre appareil photo numérique en mode de mise au point manuelle.
• Le mode manuel (vitesse et exposition) est aussi préférable pour éviter les fluctuations de luminosité.
• Faites la mise au point sur la partie la plus proche de l'objet.
• Prenez une photo. Utilisez la télécommande (si disponible) pour réduire au minimum le risque de bougé de l'appareil photo.
• Déplacez un peu la mise au point de l'appareil photo pour prendre une photo de la partie suivante de l'objet.
• Prenez une photo. Déplacez la zone de netteté par petits pas à peu près réguliers pendant la prise de vues. Il est préférable que les zones de netteté se chevauchent.
• Continuez de prendre des photos jusqu'au moment où vous atteignez la partie la plus éloignée de l'objet

• Copiez les images de l'appareil photo dans votre ordinateur.
• Lancez Helicon Focus par le menu, le lancement rapide ou l'icone du bureau.
• Ouvrez le dossier contenant les images dans l'arborescence des fichiers à droite, uu ajoutez les fichiers à l'aide de la commande Fichier->Ajouter des éléments nouveaux. Remarquez que la sélection multiple est possible dans le dialogue Ouvrir un fichier. Cliquez sur le premier fichier et ALt-cliquez sur le dernier fichier pour les sélectionner tous.

Si le fichier contient des données EXIF, elles seont affichées juste au-dessous de l'aperçu de l'image.

Helicon Focus supporte les formats JPEG, TIFF, BMP, PSD et différents formats RAW avec 8 et 16 bits par canal

• Lancez le calcul en cliquant sur le bouton Lancer .
• Observez l'image finale, et relancez le programme avec de nouveaux paramètres si nécessaire.

Lisez la page Paramètres pour apprendre comment régler les paramètres de combinaison.

• Passez à l'onglet Enregistrer pour enregistrer l'image finale sur disque, l'envoyer par courrier électronique ou l'imprimer.
• Choisissez dans la liste des résultats obtenus celui que vous souhaitez enregistrer et cliquez dessus, puis utilisez la commande du répertoire Fichier\Enregistrer... l’icône sur la barre d'outils ou bien la combinaison de touches Ctrl-S.
• Dans le dialogue Enregistrer, sélectionnez le format du fichier (JPEG, BMP, TIFF, JPEG2000, PSD) et tapez le nom du fichier de sortie.

Le controle de la qualité JPEG utilise l'échelle Photoshop (7-12) et l'échelle Photoshop Enregistrer pour le web (52 à 100%)

Si les fichiers source ont 16 bits par canal, le TIFF final sera aussi écrit avec la qualité 16 bits

La fenêtre Préférences

Pour ouvrir la fenetre Préferences, utilisez la commande de menu "Affichage->Préférences"

Accélérateur pour tirer l'image rend la navigation dans la fenêtre principale plus efficace en déplaçant l'image plus vite qu'à l'aide de la souris. Emplacement des conseils d'aide vous permet de définir où l'information supplémentaire sera affichée quand vous positionnez le curseur de la souris sur les éléments de l'interface (curseurs, boutons, etc.). L'option Afficher les résultats intermédiaires pendant le calcul permet le rafraichissement de l'écran pendant le traitement. Veuillez noter que cela ajoute 30% de temps de traitement en plus. L'option Ajuster automatiquement l'ordre dans la pile pendant le calcul indique au programme de détecter l'ordre des images lorsqu'il n'y a pas d'artefact visible sur le bords, c'est-à-dire que l'image la plus proche est traitée en premier. L'option Jouer un son pour les événements vous permet de choisir si vous voulez entendre un signal sonore à la fin d'opérations longues. L'option Ignorer l'information EXIF est utile si vous ne voulez pas inclure les données EXIF dans l'image de sortie.

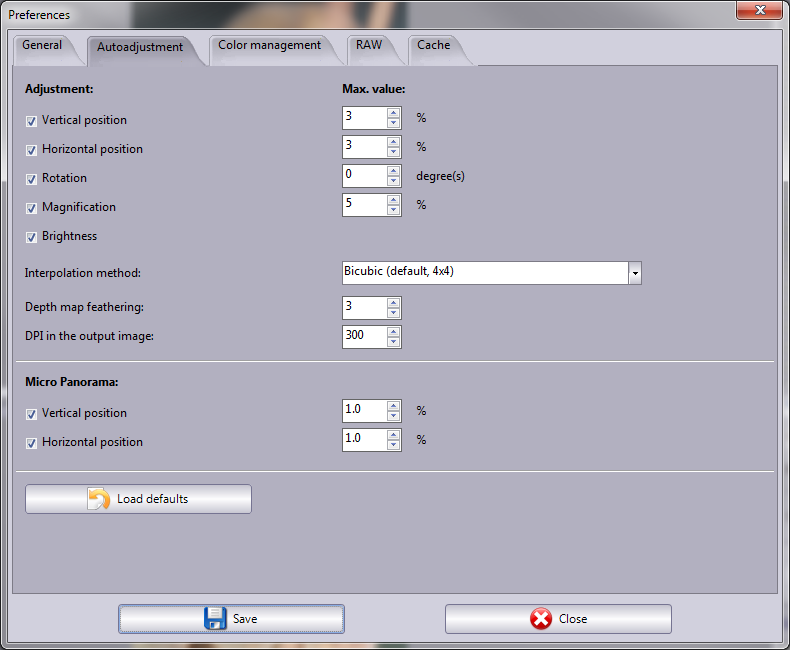

Section Réglage automatique des Préférences Les commandes de cet onglet indiquent comment les images adjacentes de la pile doivent être ajustées La case Position verticale définit le déplacement vertical maximum entre deux images en % de leur largeur (NdT : hauteur ?). La case Position horizontale définit le déplacement horizontal maximum entre deux images en % de leur largeur. La case Rotation définit l'angle maximum entre deux images en degrés. Pour les photos au microscope, ce n'est pas habituellement nécessaire. La case Agrandissement définit la différence maximale de taille entre deux images en % de leur largeur. La case Luminosité indique si la luminosité des images adjacentes doit être normalisée. La lissage des cartes des profondeurs détermine le degré du lissage des cartes des profondeurs. La méthode B retrouve les zones focalisées sur les images d’origine. Si ces zones sont combinées sans lissage des limites, vous pouvez voir les joints sur l'image finale entre les zones focalisées des images d’origine. Ainsi, les valeurs basses peuvent donner des joints visibles, les valeurs élevées peuvent donner des zones délavées dans lesquelles deux zones focalisées sont mélangées.

L'onglet RAW La liste déroulante format Raw contient tous les formats raw supportés par le programme. Vous pouvez fixer les paramèters pour chaque format raw individuellement. Choisissez un format pour voir quels sont les paramètres disponibles. Paramètres pour le développement raw sans le SDK du fabricant : La liste déroulante Méthode de démosaïcage vous permet de choisir entre les méthodes d'interpolation linéaire, de qualité moyenne (VNG) ou de très haute qualité (AHD). AHD permet parfois d'obtenir moins d'artrefacts de couleur sur les bords d'objets contrastés, mais elle ne peut être appliquée qu'à certains formats raw. La case à cocher Ajuster le contraste indique au programme de couper les ombres et les hautes lumières pour accroître le contraste général de l'image. Certains petits détails dans les ombres et les hautes lumières peuvent être perdus. La case à cocher Utiliser la balance des blancs de l'appareil permet au programme d'utiliser l'information de balance des blancs qui se trouve dans le fichier raw. Sinon, aucune correction de couleur n'est appliquée. La case à cocher Utiliser la compensation de scène CIECAM02 contrôle un type d'algorithme de couleur utilisé pendant le traitement raw de l'appareil numérique. CIECAM02 est un modèle d'apparence de couleur qui décrit les transformations entre espaces de couleur, dans lequel les caractéristiques générales de la scène sont prises en compte. Si cette case n'est pas cochée, une méthode plus précise est utilisée, offrant moins de réglage de caractéristiques de scène que CIECAM02, mais fournissant souvent de meilleures caractéristiques d'image dans les parties faiblement éclairées d'une image présentant une grande dynamique. La case à cocher Balance des blancs et exposition comme pour la vignette indique au programme d'utiliser l'image miniature comme source d'information de balance des blancs et de contraste. Les fabricants d'appareils photo cachent et cryptent souvent l'information de balance des blancs. La miniature créée par l'appareil est souvent plus adéquate que le fichier raw converti. Remarquez que cette opération a lieu à l'étape finale du développement raw ; les options précédentes peuvent donc être complètement écrasées. Paramètres raw Canon : La case à cocher Utiliter les valeurs par défaut de l'appareil indique si le traitement par défaut du SDK Canon doit être utilisé, et les autres options ignorées. La liste déroulante Contraste contrôle le contraste de l'image. La list déroulante Profondeur de couleur contrôle la profondeur de couleur de l'image. La liste Amélioration contrôle l'amélioration appliquée à l'image. La liste déroulante Source de lumière contrôle la supposition sur la source d'éclairage faite pendant le traitement de l'image. Parametres raw Kodak : La liste déroulante Source de lumière contrôle la supposition sur la source d'éclairage faite pendant le traitement de l'image. La liste déroulante Correction d'exposition définit le gain d'exposition à utiliser pour l'image en cours d'ouverture. Vous pouver essayer des valeurs négatives pour récupérer des hautes lumières surexposées. La liste déroulante Reproduction de la couleur contrôle la précision de couleur pendant le processus de développement. La liste déroulante Traitement final définit la saturation de l'image. Le mode de portrait crée une apparence moins saturée pour les photos de personnes. Paramètres raw Nikon : La case à cocher Utiliser le SDK Nikon indique s'il faut utiliser les bibliothèques Nikon pour ouvrir le fichier RAW.

L'onglet Cache Les commandes de cet onglet définissent comment les images adjacentes de la pile doivent être ajustées. La case Valider le cache pour les images raw permet au programme de stocker les fichiers TIFF temporaires, pour augmenter la vitesse d'ouverture des fichiers RAW.

Panneau de Navigation

Le Panneau de navigation affiche les images miniatures du dossier courant. Vous pouvez activer le panneau de navigation en utilisant la commande de menu Affichage->Navigation. Vous pouvez réaliser les opérations suivantes dans le panneau de navigation en cliquant avec le bouton droit sur l'image ou en cliquant sur l'icone de menu () : La commande Sélectionner tout coche toutes les images du dossier. La commande Désélectionner tout enlève toutes les coches ; plus aucune image n'est sélectionnée. La commande Inverser la sélection change l'état de l'image, de sélectionné à désélectionné et inversement. La commande Ajouter à la file ajoute les images cochées à la file, avec les paramètres courants. La commande Renommer la sélection vous permet de renommer un fichier ou un groupe de fichiers en utilisant un modèle. Par exemple, vous pouvez renommer tous vos fichiers de la façon suivante : "2005.06.25-La Plage (13)", de manière que tous vos fichiers soient toujours affichés triés par date. La commande Copier la sélection copie les fichiers marqués dans le dossier sélectionné. La commande Déplacer la sélection déplace les fichiers marqués dans le dossier sélectionné. La commande Supprimer la sélection envoie les fichiers marqués dans la corbeille. La commande Tourner sans pertes tourne l'image et l'enregistre avec la date et l'heure d'origine. L'opération est sans pertes, c'est pourquoi la qualité JPEG n'est pas dégradée. Les images raw ne peuvent pas être tournées à l'aide de cette fonction. La commande Tourner automatiquement (sans pertes) analyse l'image et essaie de définir son orientation. La commande suppose que la partie supérieure de l'image doit être plus claire que la partie inférieure. Le programme ne vérifie que les images dont l'orientation originale est "paysage" et ignore les images déjà tournées. La commande Rafraîchir la liste met à jour les miniatures. Ce peut être utile si vous supprimez ou renommez des fichiers à la main hors du programme.   La commande Dossiers récents (disponible dans la barre d'outils du panneau de navigation ) mémorise la liste des derniers dossiers desquels des images ont été extraites. La commande Arborescence des dossiers (disponible dans la barre d'outils du panneau de navigation ) ouvre l'arborescence des dossiers de manière que vous puissiez voir où vous vous trouvez à ce moment et choisir un autre dossier.

Paramètres

Qu'est-ce que je peux faire ici ?

Vous pouvez régler les paramètres Rayon et Lissage pour obtenir la meilleure image de sortie.
En savoir plus>>

Vous pouvez assembler plusieurs images dans un micro-panorama.
En savoir plus>>

Vous pouvez exclure certaines images du traitement en enlevant la coche rouge de l'image dans la liste supérieure.

Vous pouvez prévisualiser toutes les images finales de la liste inférieure pour y choisir la meilleure.

Qu'est-ce que je fais maintenant ?

Appuyez sur le bouton Lancer pour fusionner les images sélectionnées avec les paramètres courants et obtenir l'image finale.

Appuyez sur le bouton Ajouter dans la file pour traiter ultérieurement les images sélectionnées en mode traitement par lots.
En savoir plus>>

Commutez vers l'onglet Retouche pour régler à la main les paramètres par défaut du traitement automatique.

Commutez vers l'onglet Enregistrement pour enregistrer l'image finale sur disque, l'envoyer par courrier électronique ou l'imprimer.

La méthode détermine quel algorithme sera utilisé pour associer des images.

La méthode A calcule le poids de chaque point en se basant sur son contraste. Après tous les points de toutes les images d’origine sont pris en moyenne, en utilisant leur poids.

La méthode B retrouve les images d'origine sur lesquelles il y a des points de netteté élevée de contours et à la base de cette information elle crée « une carte des profondeurs». Cette méthode exige que les vues soient prises successivement à partir du point le plus proche vers le point le plus éloigné, ou bien vice versa.

Si vous voulez créer un modèle 3D du stack, assurez-vous que vous avez fait une distance approximativement équivalente entre les images.

Généralement la méthode B donne l'effet halo moins visible autour des bords contrastants. Il n’existe pas de règle stricte désignant la meilleure des méthodes. Tout dépend des images concrètes et nous vous conseillons d'essayer les deux.

Le rayon est le paramètre du traitement le plus important. Il définit la dimension de la zone autour de chaque point utilisé pour déterminer si le point est focalisé ou pas.

Si votre image possède de petits éléments, le plus probable est que la gamme basse du rayon (3-6) vous donnera de meilleurs résultats.

Si l'image se compose principalement de lignes grossières, vous devez essayer les niveaux supérieurs (10-15).

Le curseur Lissage précise comment les parties nettes sont combinées. Un niveau bas donne une image plus nette, mais les zones de transition peuvent présenter quelques artefacts. Un niveau haut de lissage donne une image légèrement floue, mais sans zones de transition visibles.

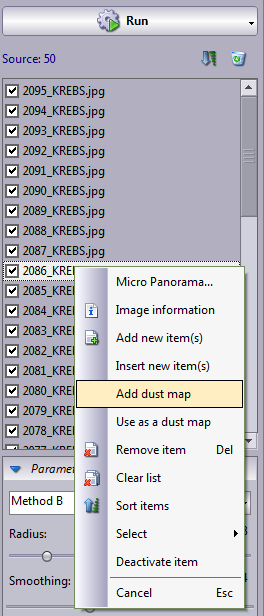

L'option Ajouter une carte de poussière vous permet de sélectionner et d'importer un fichier contenant une carte de poussière.

L'option Utiliser comme carte de poussière permet au programme d'interpréter l'image sélectionnée comme étant la carte de poussière.

Retouche

Qu'est-ce que je peux faire ici ?

Vous pouvez recopier dans l'image finale des zones nettes provenant d'images source sélectionnées à la main.

Vous pouvez reproduire une zone quelconque de l'image finale d'un endroit à un autre.

Qu'est-ce que je fais maintenant ?

Commutez vers l'onglet Enregistrement pour enregistrer l'image finale sur disque, l'envoyer par courrier électronique ou l'imprimer.

Comment utiliser les pinceaux de retouche pour supprimer les artefacts ?

Il arrive parfois que le programme crée des artefacts sur l'image finale. C'est en général un halo autour des bords clairs sur le fond flou.

Image source avec objet net	Image finale avec des artefacts	Image finale partiellement corrigée

Pour résoudre ce type de problème, utilisez Copier la source . Sélectionnez l'image source où l'objet est net et copiez les pixels dans l'image finale pour éliminer les artefacts.

Pour annuler : maintenez la touche Maj enfoncée et peignez avec le pinceau Annuler les modifications .

Dans de nombreux cas, le programme ne possède pas d'informations suffisantes pour construire une image parfaite : l'objet (flou) d'avant-plan masque l'objet (net) qui est derrière lui (voyez l'image en bas à gauche).

L'objet à l'arrière-plan est net	L'objet à l'avant-plan est net
Image finale avec un petit défaut (indiqué par la flèche verte)	Le clonage appliqué pour régler le problème

Dans le cas présent, la seule solution est d'appliquer le pinceau pour Cloner , pour reconstituer les détails manquants.

Pour annuler : maintenez la touche Maj enfoncée et peignez avec le pinceau Effacer les modifications.

Utilisez le Bouton droit de la souris pour commuter vers l'image source et la tirer.

+ Utilisez Maj + Bouton droit de la souris pour annuler les modifications.

Utilisez la roulette de la souris pour changer la taille du pinceau.

Le curseur Taille du pinceau définit la taille du pinceau.

Le curseur Souplesse du pinceau définit la forme des bords du pinceau.

Le curseur Sensibilité de bord rend le pinceau plus précis : l'effet est appliqué au cercle seulement si sa couleur est semblable à celle du centre.

Dans l'image ci-contre, le point gauche a été fait avec cette option ; le point droit, sans détection de bord.

Pinceau Cloner

Le pinceau Cloner vous permet de copier une partie de l'image depuis la zone source vers la zone cible.

+ Utilisez Control+Clic gauche pour établir la nouvelle zone source. Cela peut aussi être fait en appuyant sur le bouton Cloner la nouvelle zone.

Copier le pinceau source

Ce pinceau vous permet de copier la même zone depuis une des images source vers l'image finale.

Si vous constatez les artefacts sur l'image finale, vous pouvez choisir l'image source où cette zone est nette et la copier dans l'image résultat.

Pinceau Annuler les modifications

Ce pinceau est destiné à effacer d'une manière sélective les effets des pinceaux appliqués auparavant. Vous pouvez restaurer les pixels dans leur états d'avant la retouche.

Si vous peignez à l'aide des autres pinceaux et si voulez supprimer seulement quelques coups de pinceau, maintenez la touche Maj et peignez avec le pinceau Annuler les modifications .

Pour afficher ou cacher le panneau d'Aide de Helicon Focus, utilisez le bouton de la barre d'outils ou la commande du panneau du menu principal Affichage->Aide.

Texte / Échelle

Qu'est-ce que je peux faire ici ?

Vous pouvez ajouter une barre d'échelle et plusieurs lignes de texte à l'image finale.

Qu'est-ce que je fais maintenant ?

Vous pouvez enregistrer l'image finale sur disque, l'envoyer par courrier électronique ou l'imprimer .

La case à cocher Texte active ou désactive le texte dans l'image.

Le bouton Police... vous permet de sélectionner la taille, la police et la couleur du texte.

Utilisez les boutons pour aligner le texte horizontalement : utilisez les boutons et pour modifier la taille du texte.

La liste Effet vous permet de choisir le style pour les inscriptions du texte.

Le curseur Lissage floute les bords du texte pour les rendre plus doux.

Le curseur Transparence définit l'opacité du texte.

Pour positionner le texte à l'aide de la méthode Glisser/déposer, (drag&drop), utlilisez le bouton gauche de la souris.

La case à cocher Date/Heure ajoute à l'image la date et l'heure extraites de l'information EXIF ou de la date du fichier.

Vous pouvez aussi utiliser les codes suivants dans la zone de texte ; ils seront remplacés par les données EXIF efefctives.

[date] - date de création de l'image
[heure] - heure de création de l'image
[nom du fichier] - nom du fichier
[ISO] - sensibilité ISO
[ouverture] - ouverture
[vitesse d'obturation] - temps de pose
[appareil photo] - fabricant de l'appareil photo
[focale] - focale de l'objectif

De cette façon, le texte suivant "[date], [heure], [nom du fichier], [iso], [ouverture], [vitesse d'obturation], [appareil photo]" peut donner la chaîne suivante sur l'image :

Le bouton Nouvelle ligne imprime le texte dans l'image et vous donne la possibilité d'ajouter un autre texte à un autre endroit. Vous pouvez même tourner l'image pour ajouter un autre texte verticalement.

La case à cocher Ajouter l'échelle affiche la barre d'échelle sélectionnée.

La case à cocher Inverser les couleurs vous permet de choisir la couleur de la barre d'échelle (noire ou blanche).

Le bouton Sélectionner l'échelle ouvre le dialogue contenant la liste de toutes les barres d'échelle disponibles.

Si vous avez besoin d'une autre sorte de barre d'échelle, vous pouvez nous envoyer votre demande ou vous pouvez l'ajouter vous-même.

Si vous désirez de créer votre propre barre d'échelle, veuillez suivre les instructions suivantes :

1. Utilisez le format PNG pour l'image de la barre d'échelle.
2. La largeur de l'image doit être de 1000 à 2000 pixels environ.
3. N'utilisez pas de lissage (antialiasing). Les bords des lignes et du texte doivent être nets. Autrement la barre d'échelle aura un entourage mince.
4. Placez votre fichier dans le sous-dossier "\images\Helicon Focus Scales".

Pour afficher ou cacher le panneau d'Aide de Helicon Focus, utilisez le bouton de la barre d'outils ou la commande du panneau du menu principal Affichage->Aide.

Enregistrement

Qu'est-ce que je peux faire ici ?

Vous pouvez enregistrer l'image finale sur disque, l'envoyer par courrier électronique ou l'imprimer .

Vous pouvez créer une animation web dans un but de présentation.

Qu'est-ce que je fais maintenant ?

Sélectionnez l'onglet Fichiers pour sélectionner d'autres images à traiter.

Ou sélectionnez l'onglet Paramètres pour régler les options du traitement.

Commande Enregistrer sur disque

La zone d'édition Nom du fichier contient le nom du fichier à sauvegarder au disque. Par défaut le nom final est formé par le nom de l'image source et le suffixe (HF) pour ne pas reécrire accidentellement l'image originale.

La zone d'édition Type vous permet de choisir entre les types de fichiers JPEG, TIFF et autres.

La liste déroulante Qualité JPEG définit le niveau de qualité pour les types des fichiers JPEG et JPEG2000 (formats « avec pertes »). Il est à noter que TIFF et BMP assurent la conservation de l'information sans pertes. Si vous prévoyez le traitement ultérieur des fichiers, il est recommandé de les conserver dans le format (TIFF) sans pertes ou au moins en JPEG de qualité 100%. Si vous prévoyez d'imprimer l'image, la qualité 10 (80%) est normalement suffisante.

Le bouton Calculer la taille du fichier affiche la taille du fichier pour le type de fichier sélectionné et pour le niveau de qualité. Si le fichier est trop grand, essayez de mettre une valeur plus basse pour la qualité JPEG. Si cela ne suffit pas, essayez le filtre Redimensionner et réduisez l'image à une résolution plus faible. Si vous voulez envoyer cette image par courrier électronique, il est recommandé de maintenir la taille du fichier à 50-200 Ko et réduire la taille à 800-1280 pixels pour le plus grand côté.

Commande Envoyer par courrier électronique

Choisissez cette commande pour envoyer l'image finale par courrier électronique. Le programme essayera d'utiliser votre client de courrier électronique par défaut pour envoyer cet e-mail.

La liste déroulante Changer la taille de l'image permet de changer la résolution de l'image pour réduire sa taille. Pour vérifier la taille du nouveau fichier, utilisez le bouton Calculer la taille du fichier.

Pour afficher ou cacher le panneau d'Aide de Helicon Focus, utilisez le bouton de la barre d'outils ou la commande du panneau du menu principal Affichage->Aide.

Carte de poussière

La Carte de poussière est une fonction spéciale de suppression des points noirs de l'image qui sont causés par la poussière sur le capteur ou dans le système optique du microscope. Les grains de poussière font des taches noires sur l'image finale. Observez l'extrait d'image à l'échelle 100% suivant (offert par Phil McCollum) :

Fonction Carte de poussière désactivée	Fonction Carte de poussière activée

Pour utiliser cette fonction, effectuez les étapes suivantes :

1. Préparez un « vue blanche ». Après (ou avant) la prise de vues, prenez une photo floue (!) d'une surface blanche, pour identifier la poussière sur le capteur.
2. Lancez Helicon Focus, ajoutez la pile d'images.
3. Ajoutez la carte de poussière en utilisant la commande du menu "Fichier->Ajouter une carte de poussière".
4. Lancez le traitement de la combinaison.

Veuillez noter que la carte de poussière doit avoir les mêmes dimensions que toutes les autres images de la pile.

Voici un exemple de « vue blanche » ou de carte de poussière (donné par Phil McCollum) :

Et voici la carte de poussière réalisée par Helicon Focus pour éliminer les petits points de poussière :

Micro-panorama

Qu'est-ce que je peux faire ici?

Vous pouvez juxtaposer plusieures images dans un micro-panorama.

Et ensuite ?

Appuyez sur le bouton Lancer pour juxtaposer les images avec les paramètres courants et obtenir une image résultante.

• Placez votre appareil numérique en mode d'exposition manuel (vitesse, ouverture, sensibilité). Sinon les images pourraient avoir des luminosités différentes.
• Positionnez l'objet qui vous intéresse pour photographier sa partie en haut à gauche.
• Prenez la photo. Utilisez la télécommande (si disponible) pour minimiser le bougé de l'appareil.
• Déplacez l'objet vers la gauche pour que les images adjacentes se recouvrent sur environ 20 à 30%.
• Prenez la photo.
• Continuez ainsi, puis commencez la rangée suivante.
• Prenez des photos jusqu'à ce que tout l'objet soit couvert.

Veuillez noter que le panorama n'est disponible que dans les versions Pro et X64.

La fonction Micro-panorama est conçue pour juxtaposer des images faites au microscope. Elle peut échouer sur des images obtenues par rotation de l'appareil sur un trépied.

Vous pouvez prendre les photos de chaque rangée toujours de gauche à droite, ou des rangées impaires (1, 3, 5, ...) de gauche à droite et des rangées paires (2, 4, 6, ...) dans l'autre sens.

Le programme aligne les images en fonction des paramètres fixés dans Préférences/Réglage automatique. Le programme ne fait que déplacer les images pour les aligner, mais n'applique ni agrandissement ni rotation.

Le contrôle des Rangées vous permet choisir combien de rangées aura le panorama.

Le contrôle des Colonnes vous permet choisir combien de colonnes aura le panorama.

Le curseur Superposition des rangées définit comment les rangées adjacentes se chevauchent.

Le curseur Superposition des colonnes définit comment les colonnes adjacentes se chevauchent.

La case à cocher Rogner les marges définit si le panorama résultant doit être rogné pour ne laisser qu'un domaine complètement rempli de pixels.

Le bouton Rétablir la position des images permet de remettre les images à leur position initiale après que vous les avez déplacées avec la souris.

Il faut choisir le bouton de séquence normale si vous avez pris les photos de chaque rangée de gauche à droite.

Il faut choisir le bouton de séquence en zig-zag si vous avez pris les photos des rangées impaires de gauche à droite et des rangées paires de droite à gauche.

Le curseur Lissage des raccords définit la largeur des raccords avec un gradient de transparence.

Traitement par lots

La version pro de Helicon Focus vous offre une fonction puissante pour traiter un grand nombre de piles d'images en mode de traitement par lots.

Sur l'onglet Paramètres , vous pouvez soit traiter une pile d'images à la fois (), ou bien placer la tâche dans la file et traiter plusieurs tâches en même temps ultérieurement ().

Vous pouvez vérifier quelles tâches ont été ajoutées dans la file. Appuyez sur F7 ou appelez le menu de commande Fichier\File... pour voir la liste des tâches à traiter.

Dans la boîte de dialogue File, vous pouvez enlever une ou même toutes les tâches puis lancer le traitement par lots avec le bouton Démarrer .

Avant commencer le traitement par lots, veuillez vérifier les paramètres sur l'onglet Options dans le dialogue File.

Vous pouvez choisir ici le format du fichier de sortie, le nom du dossier et du fichier de sortie.

Par défaut, les images finales sont enregistrées dans le sous-dossier du dossier source avec le nom "Focused".

Le nom de sortie est créé sur la base de la date, de l'heure et des paramètres du traitement.

Appuyez sur le bouton Démarrer de la boîte de dialogue File.

Vous allez voir une barre de progression pour la tâche en cours et pour la file entière.
Vous allez voir aussi un aperçu de la première image de la tâche en cours. La fênetre de rapport affiche la liste des images traitées.

Les taches terminées sont enlevées de la file.

Vous pouvez arrêter le traitement et fermer le programme à tout moment. Le contenu de la file sera enregistré et vous pourrez continuer le traitement plus tard.

Veuillez noter que les images de sortie sont aussi enregistrées dans la liste de sortie sous l'onglet Paramètres . Vous pouvez choisir ici une des images et la retoucher. Vous ne pourrez plus le faire après avoir quitté le programme !

Création d'animations

Helicon Focus peut générer des pages web avec une pile d'images animées.

Sur l'onglet Enregistrement , appuyez sur le bouton Créer l'animation pour ouvrir une fenêtre avec des paramètres supplémentaires.

Dans cette fenêtre, on peut définir la résolution des images, le dossier où placer l'animation, le titre de la page web contenant l'animation et les commentaires.

La case à cocher Aligner les images précise si les images sont alignées ou affichées sans modification.

La case à cocher Image finale statique précise si l'image résultante est affichée comme image statique sur la page web ou si elle est incorporée dans l'animation.

Le bouton Calculer la taille du fichier aide à estimer l'espace qui sera occupé par l'animation.

A propos de Helicon 3D Viewer

Helicon 3D Viewer est un utilitaire indépendant qui est introduit en installation de Helicon Focus.
Le programme est élaboré pour la visualisation des modèles 3D créés à l'aide du programme Helicon Focus.

Seulement la version Pro de Helicon Focus peut créer les modèles 3D. La version Lite créé les modèles démonstratifs 3D avec le texte de publicité.

Signet Paramètres

L'approximation de la surface vous permet de choisir la résolution du canevas utilisé pour la visualisation de la surface du modèle. La résolution maximale est 512x512, une haute résolution est 256x256 et etc. En général l'option "qualité moyenne" donne le meilleur rapport de la productibilité et de la qualité de l'image.

La disposition de l'objet est une option créée pour la réalisation de la rotation de l'objet et pour l'obtention de la projection sous n'importe quel angle. Si vous appuyez sur l'icône tous les angles obtiendront les valeurs d'origines.
Les boutons d'accès direct : Shift+Up, Shift+Down, Shift+Right, Shift+Left, Shift+Home, Shift+End.
Si la barre de commande est cachée, vous pouvez utiliser ces boutons sans le bouton Shift.

La disposition de la source de lumière vous permet de déplacer la source de lumière autour de l'objet. Utilisez cette possibilité pour la création des ombres qui soulignent le relief 3D de la surface.

La règle Distance change la distance jusqu'à l'objet.
Les boutons d'accès direct: Shift+Page Up, Shift+Page Down.

La vitesse de rotation détermine la rapidité avec laquelle l'objet se tourne. Quand vous déplacez l'objet manuellement, la vitesse est égale à 0.

L'angle de rotation détermine l'inclinaison de l'objet pendant la rotation automatique. Si vous mettez à zéro cette valeur, l'objet commencera à se tourner autour de l'axe verticale.

L'inversion de la surface transforme la surface concave en surface convexe et vice versa.

L'amplification du relief est déterminé par la valeur z de la surface. Quand la valeur est égale à zéro, la surface est complètement plane.

La règle Lissage détermine la valeur de lissage du relief.

La texture permet de cacher la texture et de regarder le relief avec le code coloré. Le rouge signifie les zones supérieures et le bleu signifie les zones inférieures.

Dessiner une boîte est utilisé pour le but de soulignement du relief 3D et pour donner plus d'information visuelle sur la largeur de l'objet.

L'arrière-plan vous permet de choisir la couleur de l'arrière plan. On vous recommande de choisir l'arrière-plan pareil au fond de l'image.

Annuler les changements rend aux paramètres les valeurs enregistrées en fichier h3d.

Réinitialisation rend aux paramètres les valeurs de standard.

Signet Fichiers

Charger le modèle vous permet de trouver et d'ouvrir les fichiers *.h3d enregistrés préalablement en Helicon 3D Viewer.

Enregistrer le modèle ouvre la fenêtre pour l'enregistrement du modèle courant en qualité du fichier *.h3d .

Vue compacte (seulement pour l'aperçu) peut être utilisée pour l'enregistrement du modèle simplifié. Le modèle compact est recommandé pour l'aperçu et pour les présentations. Il est impossible de changer le relief et l'éclairage du modèle enregistré à l'aide de cette option.

Enregistrer le cadre enregistre le modèle courant en qualité d'une image avec les extensions suivantes: JPEG, PNG ou TIFF.

Enregistrer le stéréo propose d'enregistrer l'image en un des formats stéréo.

Angle - fait la différence entre la vue de gauche et la vue de droite. Plus grandes sont les valeurs, plus fort sera l'effet 3D. Aussi les grandes valeurs d'angle peuvent provoquer le dédoublement de l'image et il sera difficile de percevoir l'image.

Type - détermine la manière de présentation de la vue gauche et de la vue droite en image. On vous recommande d'enregistrer les anaglyphes en qualité des fichiers png sans pertes. Les images Jpeg peuvent provoquer l'effet de dédoublement à cause de la compression des artefacts.

Enregistrer l'animation web vous permet d'enregistrer une page web avec le java script. C'est le moyen le plus simple de présenter les objets 3D sur Internet.

Enregistrer vidéo vous permet d'exporter le modèle tournant en fichier vidéo. Il y a quelques formats vidéo qui sont accessibles mais certaints formats exigent l'installation des codecs. (consultez ce site http://www.heliconsoft.com/codecs.html). Le codec gratuit XviD donne un degré de compression très élevé.

Cadres par secondes - est une règle qui détermine la qualité du vidéo. Les valeurs élevées donnent les mouvements plus harmoniques et la plus grande taille du fichier.

Using Helicon Remote for shooting stacks

About Helicon Remote

Shooting a stack using Helicon Remote

Setting camera parameters

Setting focus bracketing parameters

Using the depth-of-field (DOF) calculator

Finding the right correction factor

Setting exposure bracketing parameters

Using Helicon Remote to drive a StackShot macro rail

Using Helicon Remote to control a Trinamic motor

Using Helicon Remote for time-lapse shooting

Shooting in mirror lock-up (MLU) mode

Using auto focus

Shooting with flash

Using the "Take a picture" function

Reading a histogram

Preview and fast preview

Preferences

Interface parameters

Shooting parameters

Reporting a bug

Camera compatibility

Licensing

Installation and upgrade

Hardware and software requirements

FAQ

About Helicon Remote

Helicon Remote is a software program for tethered shooting. Its main purpose is to automate the process of shooting stacks of partially focused images, which can later be blended into one completely focused image using Helicon Focus. Helicon Remote automates much of the process of shooting such stacks: once you set the parameters, the program does the shooting. It also helps you set the correct parameters, i.e., it helps you calculate the necessary number of shots and the number of focusing steps between them.

Helicon Remote allows combined focus and exposure bracketing. For exposure bracketing you can specify the necessary number of shots and the size of exposure compensation steps between shots (fx, 1 Ev, 1/2 Ev, or 1/3 Ev). This means you are not limited to the -2Ev - +2Ev range offered by most cameras.

Helicon Remote also automates time-lapse shooting in combination with focus and exposure bracketing. You can set up your camera to shoot either stacks or just one shot at regular time intervals (which you can specify).

Helicon Remote can control Trinamic stepper motors and move StackShot macro rails. Both of these are external devices that can adjust the camera's position with tiny steps of up to 0.01 mm, allowing you to take pictures of tiny objects.

Helicon Remote is available for Windows and Mac OS. An Android version is in development.

Helicon Remote is a solution for home, studio, and also the outdoors. It can be installed on any recent-model tablet PC or netbook and thus easily taken into the field.

Shooting a stack using Helicon Remote

1. Connect your camera to a computer via a USB cable. Then switch the camera on and run Helicon Remote—or vice versa.* Set your lens to Auto Focus mode. This will enable Helicon Remote to control the lens. Helicon Remote will automatically take control of the camera and you will see the Live View image on the screen.

   If this doesn't happen, try reading our FAQs for a possible solution.

2. Set the exposure parameters: aperture, exposure time, ISO, etc. Read more about camera parameters here.

3. Set the nearest and farthest focusing points. Focus on the front of the object and click on button to save the nearest point; next focus on the back of the object and click on button to save the farthest point.

   After you have had the software remember one focusing point, don't rotate the focusing ring. Instead, use Helicon Remote's arrow keys to move to the other focusing point; otherwise the remembered point will be reset.

   Read more about setting A and B points, using the DOF calculator, and other focus bracketing parameters here.

4. Press the Start shooting button.
5. After shooting is finished, Helicon Remote will ask if it can open the stack in Helicon Focus. There you can process the stack and view the resulting image with extended depth of field. Read about Helicon Focus here.

*In Windows XP first switch the camera on, close the AutoPlay menu and then run Helicon Remote. For all other operating systems, the order of these two steps makes no difference.

Setting camera parameters

Helicon Remote allows you to change the following parameters (see Camera Setting controls):

• Exposure mode: P (program), S (shutter speed priority), A (aperture priority), M (manual), etc.

  Note: For Nikon cameras you can change this parameter with Helicon Remote; for Canon cameras you can only set this with the camera.

We recommend setting the camera to "Manual" mode; this will allow you to change other exposure parameters with Helicon Remote.
• Time (shutter speed)
• Aperture
We recommend setting the aperture to your lens' sweet spot (the lens' sharpest aperture). In most cases, your lens’ sweet spot is two stops above its widest aperture. For example, if your lens' widest aperture is f/2.8, then its sweet spot is f/5.6; if the widest aperture is f/4 then the sweet spot is f/8. You can find more information about lenses' sweet spots on various review sites for lenses, such as www.DPReview.com, or else you can conduct your own tests.
• ISO As usual, a lower ISO means less noise.
• Exposure compensation (Ev) Exposure compensation is not available if the camera is set to "Manual" mode.
• Quality, for setting resolution and format.

Before shooting a stack, check that the exposure parameters are correct. To do this, take a trial shot using the preview or fast preview function. Or just take a look at the histogram.

Helicon Remote can also control other camera settings (see the Advanced Settings controls): Flash compensation, Flash mode, White balance, Color temperature, etc. The list of advanced settings may vary for different camera models.

• Flash compensation: can be set for built-in flash only.
• Flash mode: can be set for built-in flash only.
• White balance
• Color temperature: can be changed only after you set the White balance to "Color temperature."

  Manual setting of color temperature is not supported by some cameras, in which case you will NOT see "Color temperature" among the available white balance values.

Setting focus bracketing parameters

The most important parameters for focus stacking are and points, i.e., the nearest and farthest focusing points. As soon as the program "knows" these two endpoints, the current aperture and focal length of the lens, it can calculate the number of shots needed. If the Auto checkbox is selected, the program will calculate this automatically.

The simplest workflow is as follows:

1. Focus on the front of the object and click the button to save the nearest focusing point (CTRL+ALT+N).
2. Use the arrow keys (oror ) to move the focus to the back of the object and click the button to save the farthest focusing point (CTRL+ALT+R).

   You can also do the reverse, saving the farthest point first and then moving to the nearest point. It makes no difference.

3. Press the Start shooting button

It is also possible to specify a starting point (either A or B - it doesn't matter), the number of steps, and the interval. This will be enough to start shooting, as the program will also calculate the endpoint. For this situation, deselect the Auto checkbox.

Don't rotate the focusing ring and don't use the Auto focus function after you have saved focusing points, as the focusing points will be reset, because the lens cannot "report" the number of focusing steps between the two endpoints to Helicon Remote if you rotate the ring or use the lens' auto focusing mechanism. Helicon Remote can only calculate the number of focusing steps between two endpoints if you move from one focusing point to another with Helicon Remote's arrow keys.

The Shots parameter shows how many shots will be taken. If you change this parameter and both endpoints are defined, the program will recalculate the interval between shots.

The Direction parameter determines whether the focus plane will move towards the camera or infinity. If both endpoints are set, this option is not important, but you should check it if you have only set one of the focusing points.

The Interval parameter defines the movement of the lens between two adjacent shots. The distance is measured in steps of the lens' motor (focusing steps) and is roughly equivalent to the rotation of the focusing ring by a specific angle. Please note that both this parameter and the depth of field (measured in millimeters) are a nonlinear functions. As a result, the distance between shots is roughly the same for all of the lens' focus distances.

We advise you to use an interval smaller than the depth of field (DOF). Our DOF calculator will help you calculate the depth of field based on the selected aperture. If the interval is smaller than the DOF, then the images in your stack will overlap each other slightly, which, when combined, will produce a completely sharp image.

Use the keys to move the lens a single focusing step, thekeys to move the lens by 5 focusing steps and the keys to move by 25 focusing steps. These are the default values, although you can change them in Preferences. You can also choose different sizes of focusing steps in Preferences for Canon and Nikon cameras, StackShot rails and Trinamic motors.

The keys allow quick navigation between the nearest and the farthest points. You can use them to make sure that the focusing points have been saved correctly before shooting a stack.

The DOF preview checkbox controls the aperture. If it is not selected, the camera will prepare the Live View image using the widest aperture, even if you have set a smaller aperture value in the camera settings. The DOF preview only works for Canon cameras and also if Live View is NOT in Exposure Simulation mode.

The Highlight focused areas tool helps you see which areas are in focus at the moment. You can change the sensitivity of focus highlighting in Preferences.

Using the depth-of-field (DOF) calculator

The DOF Calculator helps set the correct interval between shots, which should not exceed the depth of field estimated by the calculator. Both the interval between shots and the DOF values provided by the calculator are measured in focusing steps (lens motor steps, lens rotation). This DOF is different from the optical DOF as measured in mm. DOF in lens steps rarely depends on focusing distance.

The DOF calculation is based on the current aperture, focal length and lens correction factor.

The program fills in the aperture and focal length if this information is available. You can adjust these parameters if you prefer or if you plan to use other camera settings.

The correction factor varies for different types of lenses. You can work with a default value of "1," but there is a chance that you will take too many or too few shots. Ideally, you should find the right correction factor for each type of lens. You can read how to do this in the next section.

Finding the right correction factor

Different types of lenses have different internal mechanics, so we recommend that you find the correction factor for each of your lenses.

If the correction factor is too big, then the estimated interval between steps will be larger than the real DOF. When you merge the stack, the resulting image will not be completely in focus. If the correction factor is too small, then the resulting image will be completely in focus but the program will have taken more shots than necessary.

To check if default correction factor is optimal for your lens, follow these steps:

1. Set camera to manual mode and then set aperture wide open (f/2.0-4.0).
2. Focus on some point in the image that has a lot of detail, such as a roughly textured fabric, or a page of text in a book.
3. Unselect Auto checkbox in the Focus bracketing panel of Helicon Remote.
4. Open the DOF Calculator and check that the correction factor is set to its default value of "1.00."
5. Enter the number of shots (10) and define the direction (to infinity). Now you are ready to start shooting, as the initial focusing point, number of shots, interval between shots and direction have all been defined.
6. Shoot the images and then process the stack with Helicon Focus once you're done. As you can see (above), every part of the image is sharp. This means that the focused areas of the source images overlap and that the DOF calculator suggested the correct value for the interval between the images.


7. Now set the correction factor to 2.0 and shoot another stack with a larger interval between the images. After processing the stack with Helicon Focus, you will notice that the result contains areas (stripes) that are out of focus.

This test proves that increasing the correction factor—and therefore the interval between shots—results in a partially soft image, which happens because the DOF is smaller than the interval between shots. Thus the focused areas do not overlap when all the shots are stacked together.

As a general rule, the correct value should produce a completely focused image and double that value should give a regular pattern of focused and unfocused areas.

To find the right correction factor:

1) Create and process a stack. If you see a regular pattern of focused and unfocused areas, you need to lower the value of the correction factor. Decrease its value until you get a completely focused resulting image.

2) Double the correction factor. Then create and process a stack. If you do not see a regular pattern of focused and unfocused areas, you need to increase the value of the correction factor. Do so until you see this pattern. After completing this procedure, divide the value by two.

Setting the exposure bracketing parameters

You can use automatic or manual exposure bracketing modes with Helicon Remote.

Automatic exposure bracketing

1. Set the camera to Manual mode.
2. Define the number of shots (Shots, Exposure bracketing controls).
3. Define the exposure shift between shots (1/2, 1/3, etc.) (Step, Exposure bracketing controls).

Manual exposure bracketing

1. Set the camera to Manual mode.
2. Define the number of shots (Shots, Exposure bracketing controls).
3. Click the Manual mode button. The Manual mode dialogue will appear. Here you can set the exposure shift, shutter speed, ISO, and aperture for each shot.

   To increase/ decrease the values of one column by the same value, use the "plus" and "minus" buttons. To change one value, click on the cell and select a value from the drop-down list.

We recommend that you not change the aperture, as the backgrounds will blur differently (because of the different apertures) and this may spoil the results of the focus stacking.

Using Helicon Remote to drive a StackShot macro rail

StackShot is an electronically controlled macro rail. (See a complete description at: http://www.cognisys-inc.com.) The USB version of StackShot costs $525.00 (price as of Nov. 7, 2011). This includes the StackShot controller with USB cable, stepper motor-enabled macro rail, AC adapter (US, EU, AUS, or UK), and a 2m motor cable.

1. Attach your camera to the StackShot macro rail.
2. Connect the camera to your computer via the USB cable.
3. Connect the StackShot to the computer via the USB cable.
4. Run Helicon Remote.
5. Press the arrow keys to see how Helicon Remote is controlling the StackShot.

Using Helicon Remote to control a Trinamic motor

We developed and tested Helicon Remote with a Trinamic PANDrive PD3-110-42-232. This is a compact and strong stepper motor with a maximum torque of 0.49N-m and stall protection. See the technical data sheet for more details.

In all likelihood, other Trinamic motors are also compatible with the program, as they have the same programming interface.

The Trinamic PANDrive PD3-110-42-232 currently costs $200-250 and can be purchased from the following online stores.

You will also need a USB-RS232 converter ($30-40) to connect the motor to a computer.

You may find similar converters in computer shops. Make sure the converter uses an FTDI chip so that the program can find it.

You will also need a power supply with 12-28V DC voltage and a maximum current of at least 1.5 amps. Almost any laptop power supply will conform to these specifications.

The image below shows how to wire the USB converter and Trinamic motor.

Using Helicon Remote for time-lapse shooting

Time-lapse shooting is when you leave your camera to take shots automatically every few seconds, minutes, or hours.

Why would you do this? If your object is changing over time you may want to capture its different stages and then combine the shots into a movie. For example, you could capture a flower bud opening, a piece of fruit as it ripens, traffic on a busy street during the period of a day, or whatever suits your fancy.

With Helicon Remote, you can combine time-lapse shooting with focus stacking and focus bracketing.

The main limitation with time-lapse shooting is the life of the camera battery. In order to increase this, switch off Live View during shooting if you're using a Canon camera: File → Preferences → Shooting → Canon → Disable LiveView mode during shooting: yes. Nikon cameras do not have this option.

Using Mirror Lock-Up (MLU) or Mirror Pre-Fire

Helicon Remote supports MLU mode for Canon cameras only. Nikon doesn't have this.

In order to use MLU, simply find and activate the MLU mode (or mirror pre-fire) in your camera settings. In Helicon Remote's preferences you can set the delay for MLU mode: File → Preferences → Shooting → Canon → Delay for MLU mode. This delay allows the camera to become still after raising the mirror. The less the camera vibrates, the sharper the image will be.

Helicon Remote should detect when you activate MLU in your camera settings. You can check for MLU activation on the left side of the status bar, which is along the bottom of the program window. (It will read "MLU: on" or "MLU: off.")

Using the Auto focus function

You can use this function to focus on the nearest or farthest part of an object. Click on the area on which you wish to focus and the camera lens will focus automatically.

The typical workflow is:

1. Auto focus on the nearest point and save it.
2. Using Helicon Remote's arrow keys move the focus to the farthest point and save it.

Note: after using the Auto focus function, all previously saved focusing points will be reset, because the lens cannot "report" the number of focusing steps between the two endpoints to Helicon Remote if you use auto focusing. Helicon Remote can only get the number of focusing steps between two endpoints if you move from one focusing point to another with the arrow keys.

Helicon Remote waits for a specific number of seconds for the lens to focus; the default is five seconds. For Canon cameras, you can change this in preferences in the main menu: File → Preferences → Shooting → Canon → Auto Focus time.

Shooting with flash

If you are using a Canon camera with a non-Canon flash you have to switch Live View off during shooting. You can set this in preferences by going to the main menu and choosing: File → Preferences → Shooting → Canon → Disable Live View mode during shooting: yes.

Using the "Take a picture" function

This function allows you to shoot stacks manually: focus on one spot, take a shot, focus again, take another shot, etc.

Reading a histogram

A histogram can help determine whether or not the exposure settings are correct.

The horizontal axis represents the range over which the brightness of pixels can vary (from 0 to 255). This is the dynamic range of a digital image. The vertical axis represents the number of pixels with a given brightness. Dark pixels are on the left side of the histogram and bright pixels are on the right.

Therefore, if there are "hills" on the left side and nothing on the right, this can mean that your image is underexposed, and vice versa.

Please note that a histogram is based on the Live View image, but often the Live View image does not use the same exposure settings that are used to take shots. We recommend that you take some trial shots by using the Fast preview or Preview function, in order to check the exposure settings.

Preview and Fast preview

Use these functions to evaluate the exposure settings before shooting a stack.

The difference between Preview and Fast preview is in the resolution of the image.

Fast preview shoots a small, normal JPEG and opens it in Helicon Remote for several seconds. (You can set the preview time in preferences: File → Preferences → Interface preferences → Fast preview time.) Fast preview doesn't allow you to zoom in, but it does let you to evaluate the exposure.

Preview shoots an image at the same quality level as are in the camera settings and opens it in the default image viewer. This allows you to zoom in and check all the details of an image.

Preferences

Interface preferences

Shooting preferences

Folder for images	Chooses the folder where the images will be saved. Inside this folder Helicon Remote will create subfolders for new stacks.
File naming	Determines automatic file naming; typically it will include date, time, and counter.
Folder naming	Determines automatic naming for the folders that Helicon Remote creates for new stacks.
Pause for flash recharge	The pause occurs after a shot to allow enough time for the flash to recharge before the next shot.
Create new folder for new stacks	If set to "yes," a new folder will be created for every new stack. If set to "no," a new folder is created after the program starts and all the stacks are created.
Big step, Medium step, Small step	Determines the number of focusing steps the lens will take when you press the , , and keys. The size of one focusing step (or lens motor step) can also be defined in preferences and is defined separately for Canon, Nikon, StackShot and Trinamic.

Nikon

Size of focusing steps

You can set the size of focusing steps in abstract units. Set the number of focusing steps made when choosing the , , and keys here.

Canon

Size of focusing steps	You can choose between "big" and "small" focusing steps. Set the number of focusing steps made when choosing the , , and keys here.
Pause between focusing steps	If the pause between focusing steps is too short, certain lenses may skip some steps.
Auto focus time	This setting affects the Auto focus function. It defines how long Helicon Remote waits for a lens to auto focus. If the amount of time is too short, the camera may not have enough time to auto focus.
Download images after shooting	For Canon cameras, you can choose what you will do with images after shooting: move to computer (delete from camera), copy to computer, or leave in camera.
Disable Live View mode during shooting	You can choose to disable Live View during shooting, in order to increase the life of the camera battery. Also, if you are using a Canon camera with a non-Canon flash you may need to disable Live View.
Delay for MLU mode	You can set the length of the delay between the moment the mirror goes up and the time the shot is taken. This delay enables the camera to grow still before taking a shot, increasing sharpness.

StackShot

Size of focusing steps	You can set the size of the focusing steps in micro steps, millimeters or inches. Set the number of focusing steps made with the , , and keys here.
Pause after movement	A pause may be required after the StackShot moves, so that the camera becomes still before taking a shot.
Invert direction	This may be useful for correlating the physical and logical movements of the StackShot. For example, if you click (move to the right) in Helicon Remote and the camera actually moves to the left, you will probably need to invert the direction.
Allow use without camera	In some cases you may need to control the StackShot only without connecting a camera to Helicon Remote. Select this checkbox in this situation so that Helicon Remote will function properly.

Trinamic

Size of focusing steps	You can set the size of focusing steps in micro steps and degrees and then you can set how many focusing steps are made when choosing the , , and keys here.
Pause after movement	A pause may be necessary after the motor moves to allow the camera to become still before the next shot.
Maximum acceleration	You can limit the maximum acceleration for more smooth movements.
Maximum torque	You can limit the maximum torque to avoid damaging the motor.
Invert direction	This can be useful for correlating the physical and logical movements of the motor. For example, if you click (move to the right) in Helicon Remote and the camera actually moves to the left, you probably need to invert the direction.

Reporting a bug

If you have any trouble using Helicon Remote or notice any strange behavior in the program, please let us know the details so that we can help you ASAP. You can give us whatever details we need by using the Report a bug function, which you can find in the main menu: Help → Report a bug.

If Helicon Remote behaves strangely, but doesn't crash, just go to the main menu and select: Help → Report a bug.

If Helicon Remote crashes, restart the program. When it reopens, select: Help → Report a bug.

In the Report a bug dialogue, you can enter your email address and type in comments. If you give us your email address, we can send you a link to a new version of the program with the bug corrected.

You can select the checkbox Show the data to be sent to see that no private data is being sent. You can also copy the data from the Report a bug dialogue, and post it to our forum: http://heliconsoft.com/forum/, along with a description of the problem.

Camera compatibility

Helicon Remote works with Canon and Nikon DSLR cameras that support Live View mode.

The following is a list of compatible cameras:

Canon: EOS 550D, EOS 7D, EOS-1D Mark IV, 1Ds Mark III, 50D, 5D Mark II, REBELXsi/450D/Kiss X2, EOS Kiss X3/EOS REBEL T1i /EOS 500D, REBEL XS/1000D and later model cameras.
Nikon: D3, D3X, D300, D5000, D90, D700, D7000 and later model cameras. Nikon D3000 and D3100 are not supported.

Licensing

Helicon Remote comes with Pro or x64 Helicon Focus licenses. If used for evaluation purposes, the program is limited to shooting in low resolution jpegs.

Installation and upgrade

Windows OS

Helicon Remote is installed/uninstalled using the same installer as Helicon Focus, which can be downloaded from the Helicon Focus download page. During installation you can select/unselect "Helicon Remote" among the components to be installed.

To upgrade Helicon Remote, you need to run the upgrade for Helicon Focus: open Helicon Focus and run the main menu command: Help → Check for updates. Helicon Remote is upgraded using the same installer as Helicon Focus.

Mac OS

A beta version of Helicon Remote is available for Mac computers. It is installed/upgraded with a separate installer, which can be downloaded from the Helicon Focus download page.

Hardware and software requirements

The minimum recommended resolution is 1280x800, although the program will probably still work at a lower resolution.

Helicon Remote requires Windows XP, Vista, 7. Mac OS X 10.5 or later.

FAQ

Although my camera is connected and Helicon Remote starts, nothing works: there is no Live View and all the controls are greyed out. What is the problem?

Your camera is probably not supported. See the list of supported cameras here. If your camera is on the list of supported cameras but you still can't see Live View, please report a bug and contact our support team (either create a new topic in the forum or write directly to support@heliconsoft.com). When you contact us, specify your camera and describe the problem. We will try to help you ASAP.

Why is my camera not supported?

Helicon Remote only supports Canon and Nikon DSLR cameras.

Helicon Remote can only work with cameras that support remote Live View and remote focus control . Canon cameras before 50D and Nikon cameras before D90 do not support these features. Helicon Remote also doesn't support the Nikon D3000 line of cameras.

My camera is on the list of supported cameras. Why is it not being recognized?

Probably something has gone wrong. You can report a bug to us and contact our support team (create a new topic in the forum or write directly to support@heliconsoft.com). Please specify your camera and describe the problem, and we will try to help ASAP.

Cliquez sur une image pour voir le fichier original et pour charger les exemples.

Mises à jour et support

Nous aidons nos utilisateurs par e-mail (support@heliconsoft.com) et par le forum (http://www.heliconsoft.com/forum/).

Contacts

• http://www.heliconsoft.com/

• support@heliconsoft.com

Adresse postale:

Helicon Soft Ltd.
ul. Barnaulskaya, 27
61013 Kharkov
Ukraine

Tel: +380-67-579-52-44

Copyright

Auteurs: Danilo Kozub, Vitaly Khmelik, Juri Shapoval, Vitaly Chentsov, Stanislav Yatsenko, Bogdan Litovchenko, Vladimir Starikh.

Helicon Soft Ltd. (c) 2000-2011
Tous droits réservés.
